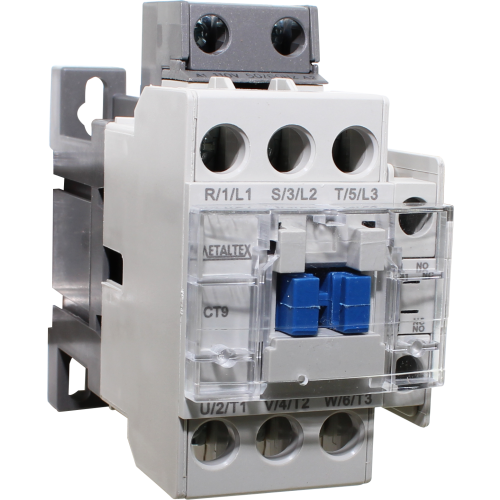

CT9-H5-311

Contactor trifásico 9A AC3-220 11A AC3-480 Bobina 220VAC + 1NO + 1NC

Fabricante: Metaltex
Referencia: CT9-H5-311
Peso (Empacado): 0,00
Dimensiones (Empacado): 86,80 x 44,00 x 80,00

Especificaciones Descargas (1)

Características Generales

Línea de productos

Bobina de Control

Tipo de alimentación

Monofásica AC

Voltaje nominal de operación de bobina

220 VAC

Frecuencia de operación

50-60 Hz

Voltaje de operación mínimo

70% Vn

Consumo eléctrico al arranque (Inrush)

95 VA

Consumo eléctrico accionado

9 VA

Características Principales

Disposición de contactos

3 NO

Vida útil eléctrica

25.000.000

Vida útil mecánica

25.000.000

Voltaje de operación de los contactos principales

690V Máx

Aislamiento eléctrico entre contactos principales

690V

Ciclo de operación (AC3)

1800 operaciones por hora

Grado de protección

IP20

Posición de operación

±30°

Capacidad de Contactos

Métodos de empleo

AC1, AC3, AC4

Voltaje máximo de operación de contactos

690 V

Ith AC1

25 A

Ie AC3 200-240VAC

11 A / 2.5 kW / 3 HP

Ie AC3 380-440VAC

9 A / 4 kW / 5 HP

Ie AC3 500-550VAC

7 A / 4 kW / 5 HP

Ie AC3 690VAC

6 A / 4 kW / 5 HP

Contactos Auxiliares

Disposición de contactos

1 NO + 1 NC

Voltaje de aislamiento Ui

600 V

Voltaje de operación de los contactos auxiliares

600 V

Corriente térmica Ith

16 A

Dimensiones y Montaje

Alto

80 mm

Ancho

44 mm

Profundidad

86.8 mm

Tipo de montaje

Riel DIN / Montaje directo en fondo falso

Detalles Ambientales

Temperatura de almacenamiento

-40 ~ 70ºC

Temperatura de operación

-20 ~ 55ºC

Humedad relativa

45 ~ 85% (Sin condensación)

Normas y Certificaciones

Marcado

Normas

IEC 60947-4-1, IEC60947-5-1, EN 60947-4-1

La información sobre las características técnicas, el conjunto de entrega, el país de fabricación y el aspecto de los productos es solo de referencia y se basa en la información más reciente disponible en el momento de la publicación.
